Как мы использовали RHG9528 для создания синхронизированного по времени сайта с несколькими базовыми станциями.
ОТРАСЛЬ
ТелкоммуникацииD
ЗАДАЧА
Чтобы сократить затраты ресурсов на тестирование вне площадки, заказчик, - ведущий производитель микросхем, хочет установить на месте базовые станции с синхронизацией по времени, моделирующие телекоммуникационные приложения для проведения предварительного тестирования микросхем на месте.
В реальном мире приложения для микросхем могут включать в себя переключение сигнала 5G со станции A на станцию B или одновременную связь с 2 или более станциями, при этом все базовые станции синхронизируются со спутниковым временем через гроссмейстерские часы. Таким образом, для тестовой площадки заказчик требует, чтобы временная ошибка между базовыми станциями была < 3 мкс. С несколькими испытательными станциями, синхронизированными по времени, производитель может проверить свои микросхемы на предмет переключения станций и синхронизированной обработки.
Архитектура сети тестового полигона:

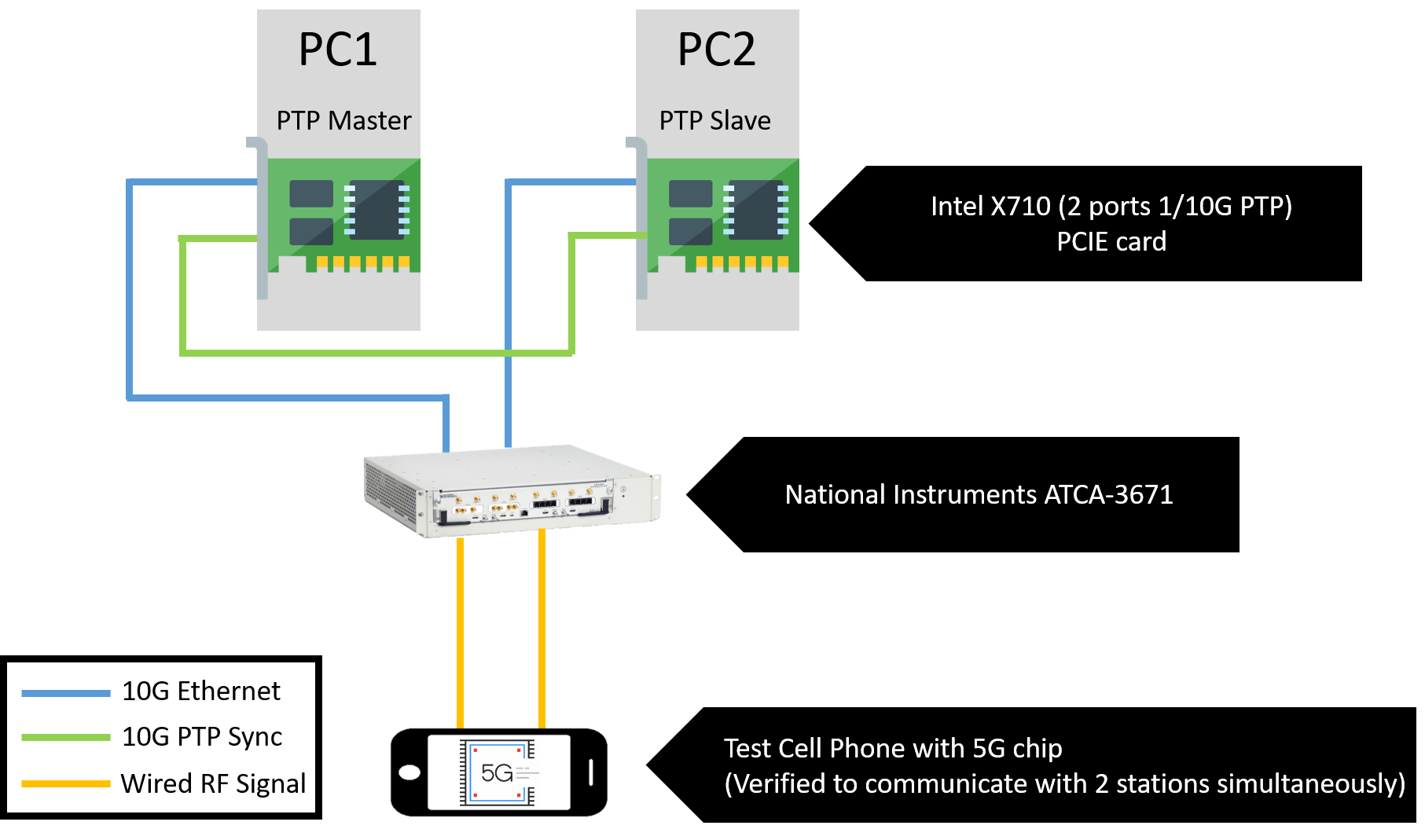

Сценарий 1: две базовые станции (синхронизация 1-к-1)
- ПК (карты PCIE): имитируют базовые станции. Один действует как ведущий, а другой — как ведомый для синхронизации времени.
- Преобразователь сигналов NI: в отличие от реальных базовых станций связи, ПК передают данные в формате Ethernet (синие линии). Таким образом, конвертер необходим для преобразования сетевых сигналов в проводные радиочастотные сигналы 5G (оранжевые линии), которые могут принимать сотовые телефоны.
- Тестовый сотовый телефон с чипом 5G
Верификация сайта:
«Золотой образец» — это чип 5G, который был проверен на способность одновременной связи с двумя разными базовыми станциями. Этот чип помещается в тестовый телефон и принимает сигналы от обоих базовых блоков одновременно. Сравнивая длины подкадров от обеих станций, можно проверить точность времени между двумя базовыми станциями.
Настройка поста:
Как только все базовые станции будут подтверждены как синхронизированные, сайт можно будет использовать для тестирования недавно разработанных чипов 5G. Удовлетворительно работающий чип в тестовом сотовом телефоне должен быть в состоянии общаться одновременно с обеими базовыми станциями, а также переключаться с одной станции на другую.
Проблема:

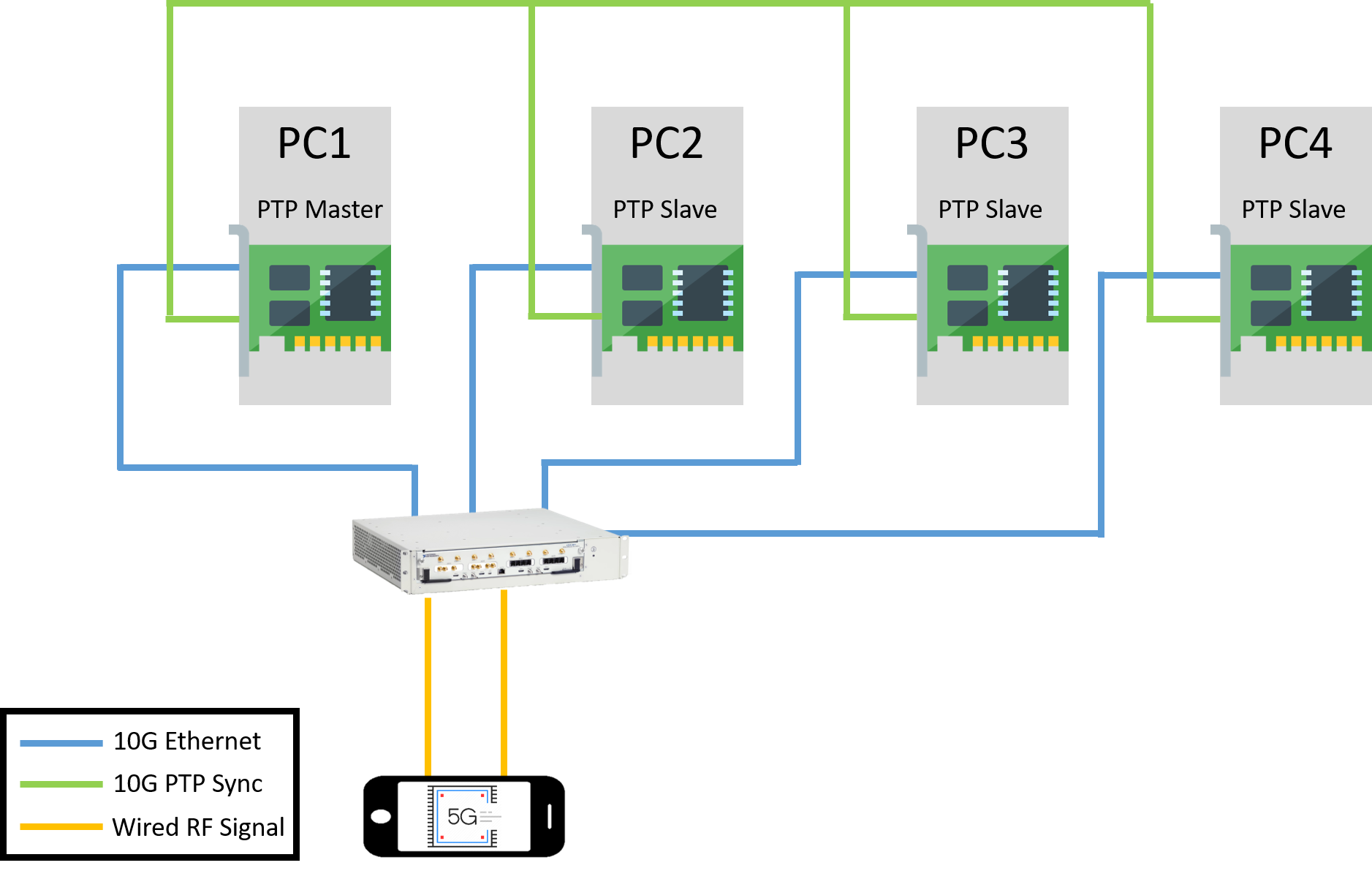

Сценарий 2: Несколько базовых станций (синхронизация 1-ко-многим)
В настоящее время погрешность времени для взаимно-однозначной синхронизации между 2 смоделированными базовыми станциями составляет менее 100 нс, но для синхронизации «один-ко-многим» ошибка превысит 3 мкс (приемлемая временная ошибка).
РЕШЕНИЕ

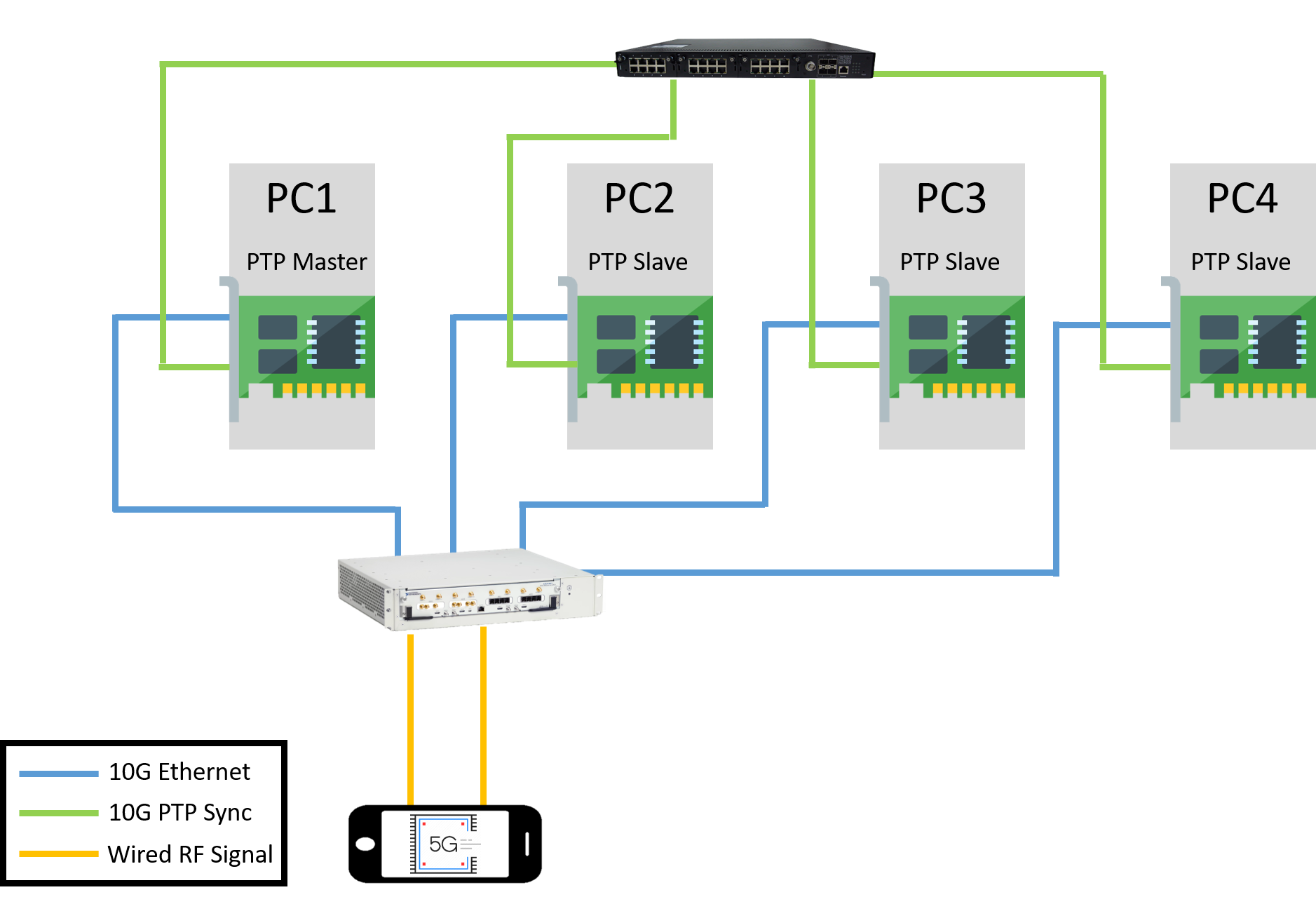

Сценарий 3: Несколько базовых станций (синхронизация «1-ко-многим») с граничными часами
Затяжная ошибка во времени возникает из-за того, что слишком много ведомых PTP устройств перегружают главный ПК. ATOP RHG9528, аппаратные граничные часы с точностью до наносекунд, помогают синхронизировать системное время, действуя как ведомое устройство по отношению к ведущему, и как ведущее по отношению к ведомым ПК. Это уменьшает нагрузку синхронизации для ПК1 и обеспечивает минимальную задержку в целом, что позволяет синхронизировать время нескольких станций для тестовых сценариев, где требуется более двух базовых станций.
